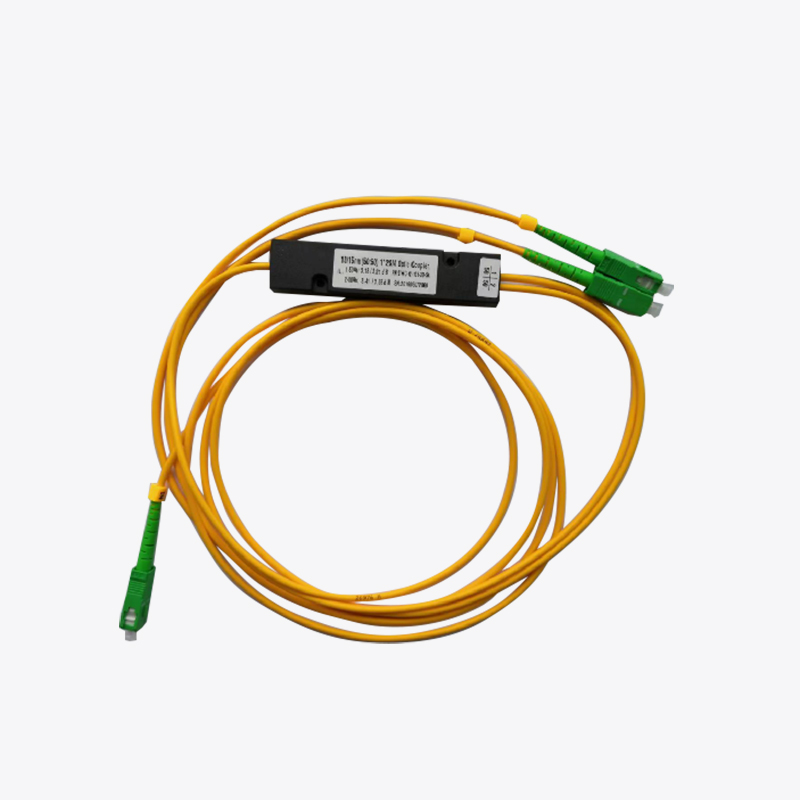

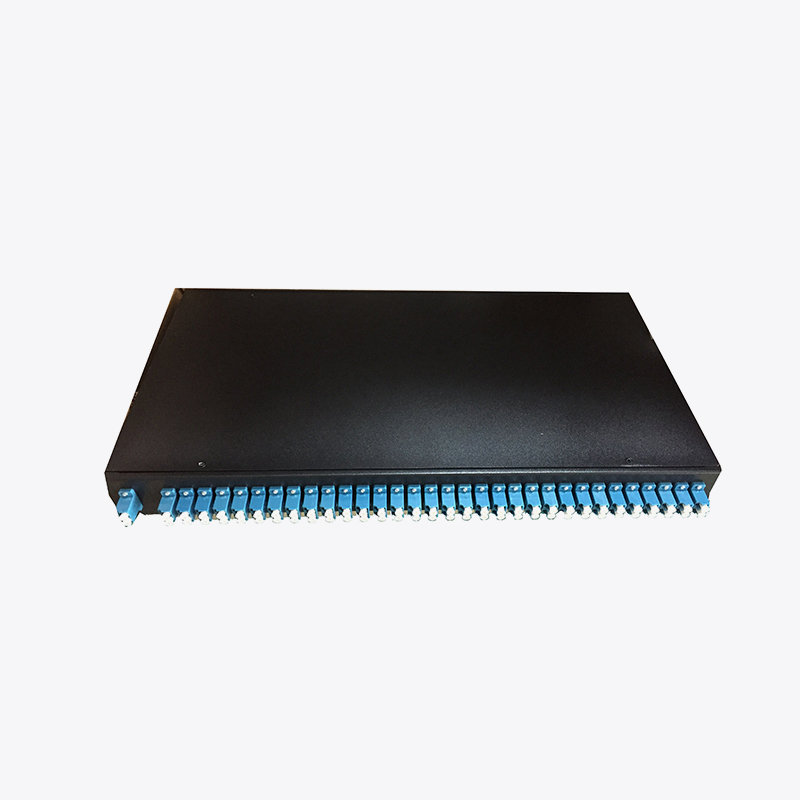

Splitter PLC

PLC Splitter è un tipo di dispositivo di gestione dell'alimentazione ottica che viene fabbricato utilizzando la tecnologia della guida d'onda di silice. Forniamo intera serie di prodotti splitter 1xn e 2xn su misura per applicazioni specifiche. 3

Contattaci

Condividere:

PRECEDENTE：Nessun prodotto precedente Prossimo：Adattatore ottico

Specifiche

● Bassa perdita di inserimento

● PDL basso

● Progettazione compatta

● Buona uniformità da canale a canale

● Lunghezza d'onda operativa ampia: da 1260 nm

● Temperatura di funzionamento ampia: da -40oc a 85 °C ad alta affidabilità e stabilità

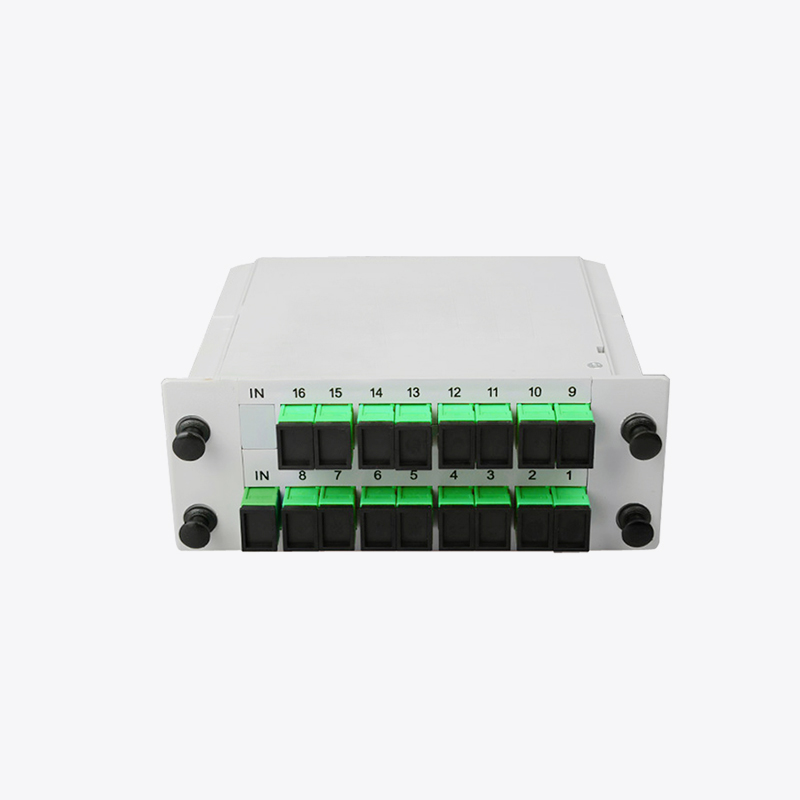

Tipo di splitter PLC

1. Classificazione per forma

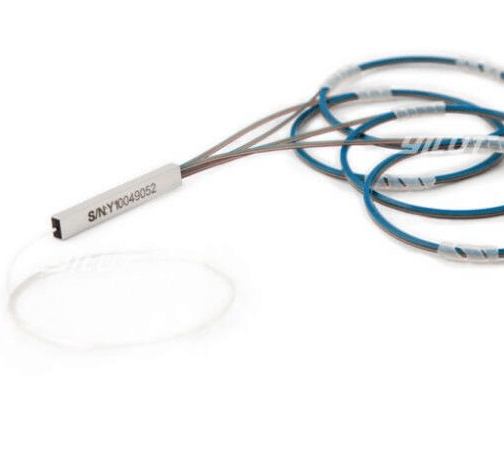

● Mini splitter PLC

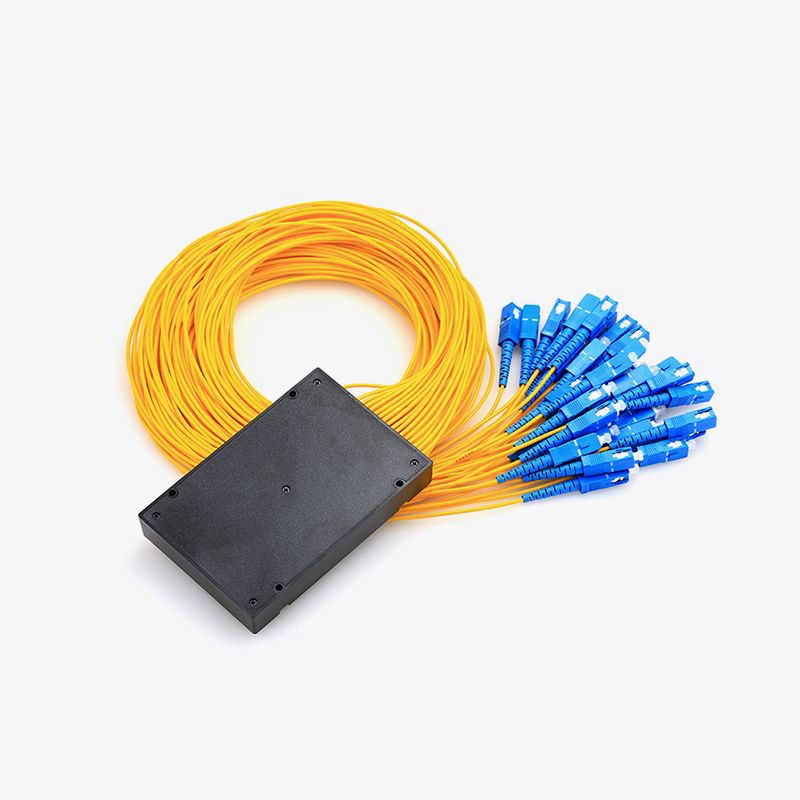

● splitter Scatola addominali PLC

2. Classificazione per serie

1/2*2、1/2*4、1/2*8、1/2*16、1/2*32、1/2*64、1/2*126

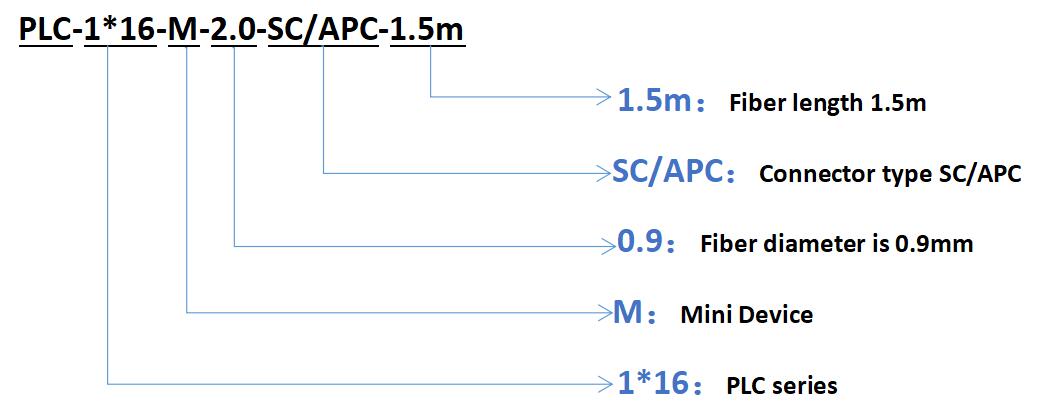

Struttura del prodotto

La lunghezza della fibra ottica può essere personalizzata in base al requisito effettivo.

Tipo di connettore ： SC/APC 、 FC/APC 、 LC/APC 、 FC/UPC 、 LC/UPC 、 ST/UPC

Diametro della fibra ： 0,9 mm/2,0 mm/3,0 mm

Dispositivo PLC: Mini/ABS Box

Serie PLC ： 1/2*2/4/8/16/32/64/128

Specifiche meccaniche:

1*n splitter:

Parametro		Unitààà	Valore
Tipo di prodotto			1x2	1x4	1x8	1x16	1x32	1x64	1x128
Lunghezza d'onda operativa		nm	1260 ~ 1650
Perdita di inserzione	Tipo.	db	3.6	7.0	10.2	13.5	16.6	20.1	24.5
Perdita di inserzione	Max.	db	4.1	7.5	10.5	13.8	17.1	20.8	25.5
Uniformità (max.)		db	0.5	0.8	0.8	1.4	1.5	2.0	2.6
PDL (max.)		db	0.2	0.3	0.3	0.3	0.3	0.5	0.8
Perdita di ritorno		db	≥55 (connettori di tipo APC) / 50 (connettori di tipo UPC)
Direttività		db	≥55
Operativo e StorageTemperature		℃	-40 ～ 85

2*n splitter:

Parametro		Unit	Valore
Tipo di prodotto			2x2	2x4	2x8	2x16	2x32	2x64	2x128
Lunghezza d'onda operativa		nm	1260 ~ 1650
Perdita di inserzione	Tipo.	db	4.1	7.2	10.5	13.8	17.0	20.5	24.8
	Max.	db	4.5	7.6	11.0	14.8	17.9	21.5	25.8
Uniformità (max.)		db	0.8	1.0	1.2	1.5	1.8	2.5	3.0
PDL (max.)		db	0.2	0.3	0.3	0.3	0.3	0.5	1.0
Perdita di ritorno		db	≥55 (connettori di tipo APC) / 50 (connettori di tipo UPC)
Direttività		db	≥55
Operativo e StorageTemperature		℃	-40 ～ 85

Requisiti del materiale splitter PLC

1. Fibra ottica

Progetto	Specifiche
Fibra ottica	G657A1
Ф (mm)	0.9/2.0/3.0
Cavo ottico	Fibra di giallo bianco/hytrel/PVC/aramide

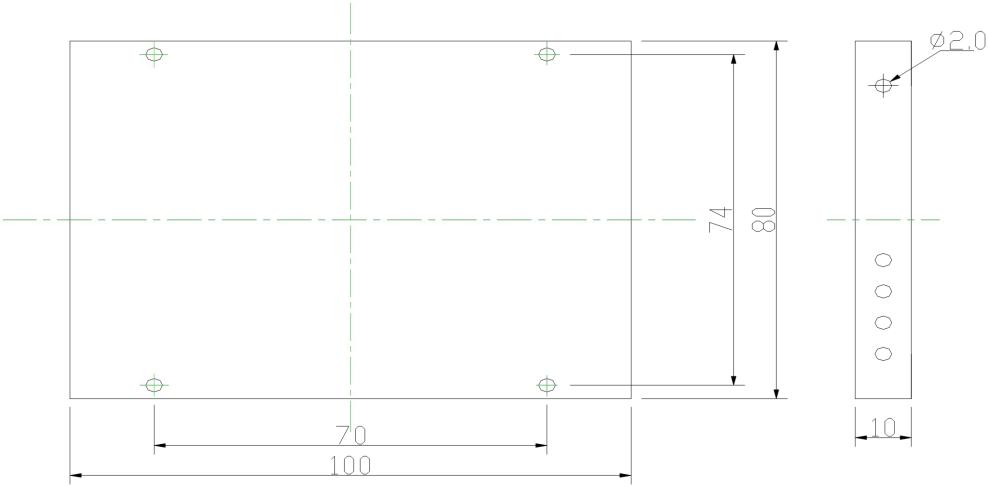

2. Dimensione della scatola ABS (unità: mm)

Tipo di prodotto	Unit	Cavo ottico	Dimensione （lunghezza, larghezza e altezza）
1/2x2	mm	2.0/3.0	100x80x10
1/2x4	mm	2.0/3.0	100x80x10
1/2x8	mm	2.0/3.0	100x80x10
1/2x16	mm	2.0/3.0	120x80x18
1/2x32	mm	2.0/3.0	120x80x18
1/2x64	mm	2.0/3.0	120x80x18 o 140x114x18
1/2x128	mm	2.0/3.0	140x114x18

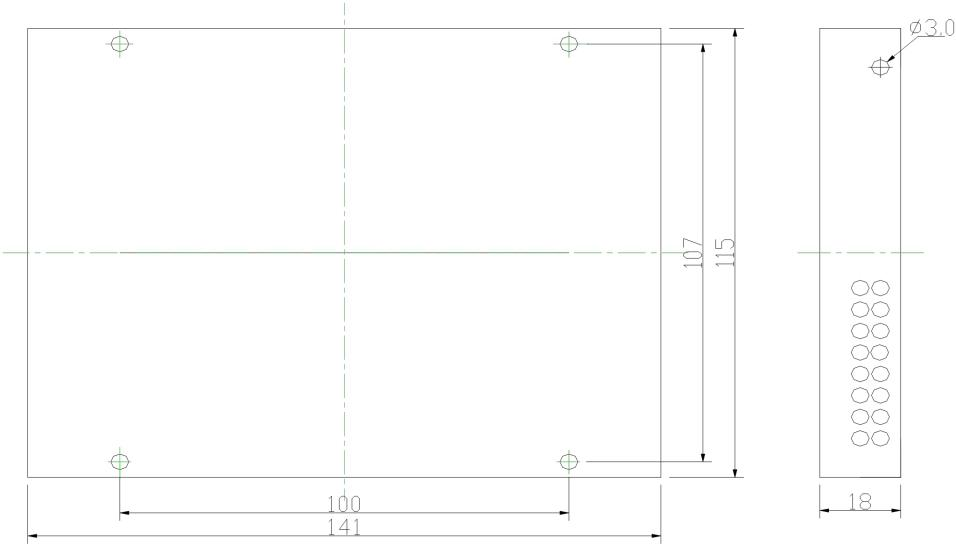

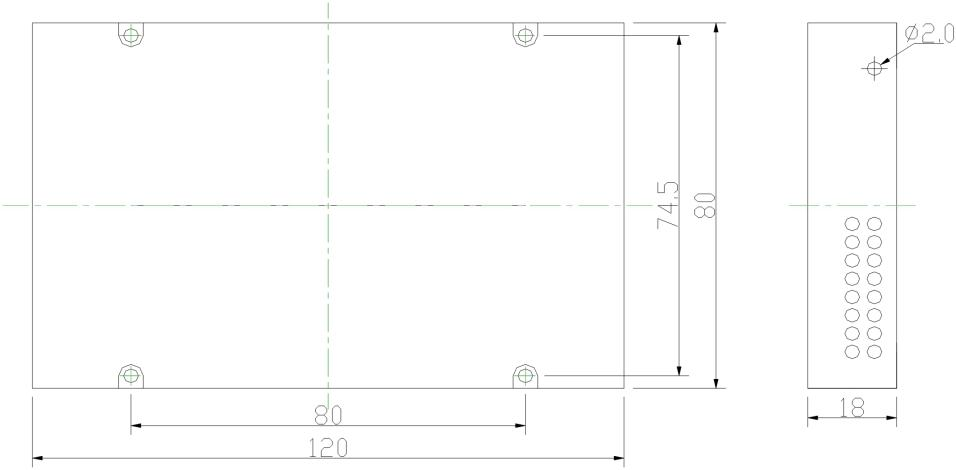

100x80x10	120x80x18	140x114x18

Specifiche del connettore


Min nella scatola	ABS Box

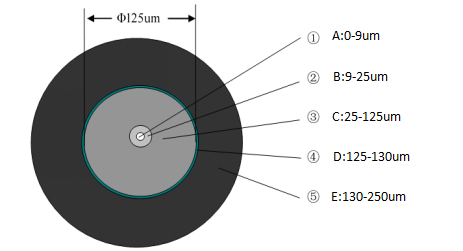

1. Specifica del viso

Portata	Descrizione del difetto	Standard
①A:	Graffi e nick	NO
	Bolle e macchie	NO
	Corpo estraneo	NO
②b:	Graffi e nick	NO
	Bolle e macchie	NO
	Corpo estraneo	NO
③C:	Graffi e nick	≤2um e ≤1pcs
	Bolle e macchie	≤2um e ≤3pcs
	Corpo estraneo	NO
④D:	Graffi e nick	≤5um e ≤1pcs
	Bolle e macchie	≤5um e ≤2pcs
	Corpo estraneo	NO
⑤e:	Graffi e nick	≤5um e ≤3pcs
	Bolle e macchie	≤5um e ≤3pcs
	Corpo estraneo	Consenti leggermente non rimovibili

2. Connettore faccia 3D

Connettore (mm)		ROC (mm)	Offset Apex (μm)	Altezza in fibra (nm)	APC-angolo (°)
Ф2.5	UPC	10 ～ 25	≤50	-100 ～ 50	——
Ф2.5	APC	5 ～ 15	≤50	-100 ～ 50	8 ± 0,5
Ф1.25	UPC	7 ～ 25	≤50	-100 ～ 50	——
Ф1.25	APC	5 ～ 12	≤50	-100 ～ 100	8 ± 0,5
1. Nella colonna di altezza in fibra, indica importanza, - indica la depressione. 2. ROC/APEX Offset/Fibra Altezza UPC Percent del passaggio ≥80%. Percentuale APC del passaggio ≥70%.
