ADSS Fiber Optic Cable Explained: Structure, Benefits, and Buying Guide

Quando un percorso in fibra deve attraversare un fiume, una valle o un corridoio di trasmissione ad alta tensione, scavare una trincea è spesso impossibile. Hai bisogno di un cavo che possa andare in aria e trasportarsi tra i poli. Il cavo in fibra ottica autoportante completamente dielettrico (ADSS) fa esattamente questo. È uno dei progetti di cavi aerei più ampiamente specificati nelle reti di telecomunicazioni e di servizi pubblici. Questa guida spiega come è costruito, quali vantaggi offre e cosa dovresti controllare prima di ordinare.

Cos'è il cavo in fibra ottica ADSS?

ADSS sta per Autoportante completamente dielettrico. È un cavo in fibra ottica che non contiene componenti metallici e sostiene il proprio peso quando installato tra due pali o torri. Questa è una differenza fondamentale rispetto ai tradizionali cavi aerei che si affidano a un filo messaggero in acciaio separato per trasportare il carico.

Il design completamente dielettrico conferisce al cavo un elevato isolamento elettrico. Può essere montato sugli stessi poli delle linee elettriche ad alta tensione senza sistema di messa a terra e senza causare interferenze elettromagnetiche. Ciò lo rende una soluzione naturale per le aziende elettriche, i sistemi ferroviari, gli operatori di telecomunicazioni e i progetti di dorsali a lunga distanza.

Poiché il cavo si sostiene da solo, non è necessario un secondo filo di supporto. Ciò significa meno accessori, meno punti deboli e un impatto visivo minore sull’infrastruttura esistente.

Cavo ottico per esterni autoportante completamente dielettrico Questo cavo ADSS utilizza filato di aramide come elementi di rinforzo e una guaina in PE o LSZH, consentendo l'installazione senza interruzione dell'alimentazione. La sua leggerezza e la sua capacità di campata lunga lo rendono ideale per le tratte aeree, riducendo i carichi sulle torri e l'impatto visivo. Visualizza il prodotto →

Questa linea di prodotti è disponibile nelle costruzioni in PE e guaina anti-tracciamento, con un numero di fibre compreso tra 4 e 288 nuclei, che copre la maggior parte dei percorsi della dorsale aerea.

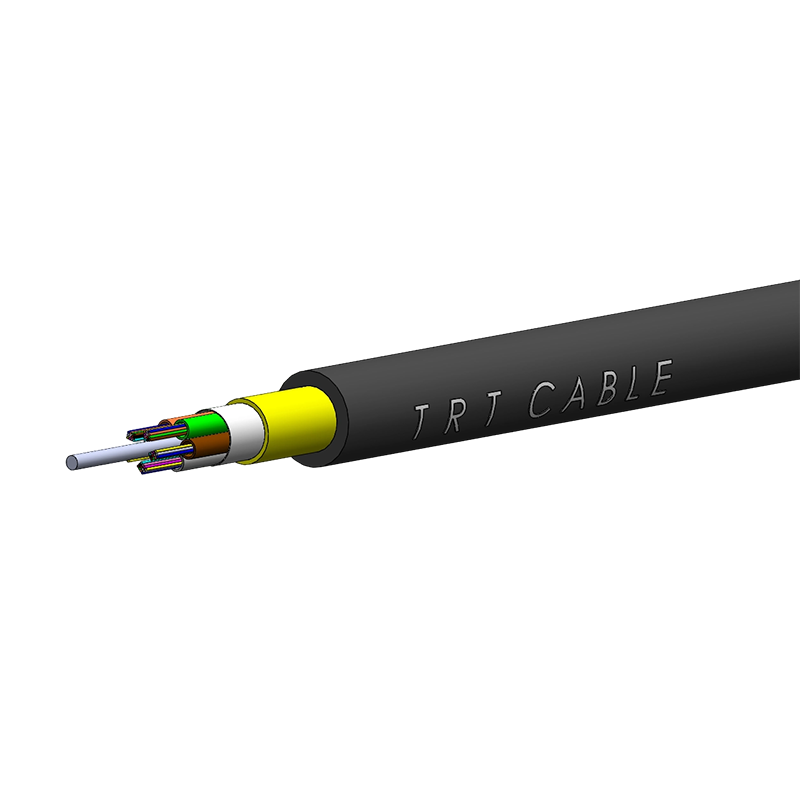

Struttura centrale del cavo in fibra ottica ADSS

Comprendere gli strati di un cavo ADSS aiuta a specificare il design giusto ed evitare guasti sul campo. Dal centro alla guaina esterna, ecco cosa troverai in un tipico cavo ADSS.

Strati strutturali chiave

• Fibra ottica: Le fibre monomodali come G.652D o G.657A sono posizionate all'interno di tubi loose. Il tubo contiene le fibre ed è riempito con una gelatina tissotropica per la protezione dall'acqua.
• Membro della forza centrale: Un'asta in plastica rinforzata con fibre (FRP) attraversa il centro, fornendo rigidità assiale e prevenendo attorcigliamenti. È completamente dielettrico.
• Fascio tubiero sciolto: Diversi tubi sono intrecciati attorno all'elemento centrale. Ciò consente al cavo di piegarsi senza sollecitare le fibre.
• Materiale che blocca l'acqua: Nastro o filo rigonfiabile si avvolge attorno al nucleo. Quando l'acqua entra, si espande e blocca il passaggio longitudinale dell'umidità.
• Filato di aramide: Disposto elicoidale sopra il nucleo, il filato aramidico è l'elemento portante. La sua quantità determina la resistenza alla trazione massima e la portata consentita del cavo.
• Guaina esterna: La guaina in polietilene (PE) o anti-tracciamento (AT) protegge il cavo dai raggi UV, dall'umidità e dal tracciamento elettrico.

Guaina in PE vs. guaina anti-tracciamento

Principali vantaggi del cavo in fibra ottica ADSS

I vantaggi del cavo ADSS diventano evidenti se lo si confronta con altre opzioni aeree in fibra ottica.

• Non è necessaria la messa a terra: Poiché il cavo non contiene metallo, non è necessario un sistema di messa a terra. Ciò semplifica la progettazione e consente di risparmiare manodopera.
• Immunità elettromagnetica: ADSS è immune alle correnti indotte dalle linee elettriche. Ciò impedisce il surriscaldamento, l'interferenza del segnale e danni alle apparecchiature.
• Struttura autoportante: Il cavo sostiene il proprio peso, quindi non è necessario alcun filo messaggero. Può coprire distanze di diverse centinaia di metri in una sola corsa.
• Maneggevolezza leggera: Senza armatura in acciaio o messaggero in acciaio, il cavo è molto più leggero rispetto ai cavi rinforzati metallici comparabili, rendendo l'installazione sul campo più rapida.
• Resistenza alla corrosione: La costruzione completamente dielettrica elimina il rischio di ruggine, rendendolo adatto agli ambienti costieri e industriali.
• Compatibilità con pali esistenti: Spesso è possibile collegare ADSS a pali e tralicci già condivisi con le linee elettriche, riducendo la necessità di nuove infrastrutture.

ADSS rispetto a Figura 8 e altri cavi aerei

L'alternativa più comune all'ADSS è un cavo a figura 8, dotato di messaggero in acciaio integrato. Ogni opzione ha il suo posto, ma non sono intercambiabili in ogni ambiente.

Se stai confrontando il modo in cui sono costruiti i diversi cavi per percorsi interni ed esterni, il Differenze strutturali del cavo in fibra ottica indoor e outdoor spiega come le scelte relative alla guaina e agli elementi di rinforzo influiscono sulle prestazioni dell'installazione.

Come selezionare il cavo in fibra ottica ADSS giusto

Selezionare il cavo ADSS giusto è questione di abbinare la progettazione del cavo al percorso, all'ambiente e ai requisiti di rete. Ecco le variabili che contano di più.

Lunghezza e abbassamento della campata

La distanza tra due punti di supporto determina la resistenza alla trazione richiesta. Campate più lunghe richiedono più filato aramidico e un cavo con una tensione massima consentita più elevata. È inoltre necessario considerare l'abbassamento sotto il carico di vento e ghiaccio, poiché il carico reale non è limitato al peso proprio del cavo.

Conteggio e tipo di fibra

Scegli il numero di core in base alla domanda, con margine di crescita. I cavi ADSS sono disponibili da 4 a 288 core. Per le rotte standard a lungo raggio, il G.652D è la scelta abituale. Per curve e spazi ristretti, G.657A offre migliori prestazioni di piega.

Tipo guaina

Utilizzare una guaina in PE quando il cavo verrà installato su pali di telecomunicazioni standard dove il campo elettrico è basso. Utilizzare una guaina AT quando il cavo corre in prossimità di linee elettriche ad alta tensione e la tensione indotta è elevata.

Condizioni ambientali

Controllare la temperatura operativa, l'esposizione ai raggi UV e la qualità dell'aria. Per le aree costiere o le zone industriali, il materiale della guaina deve essere in grado di resistere alla nebbia salina o all'esposizione chimica.

Montare con l'hardware

ADSS è affidabile quanto l'hardware che lo contiene. Assicurarsi che i vicoli ciechi preformati, i morsetti di sospensione e gli smorzatori di vibrazioni siano compatibili con il diametro esterno del cavo e la tensione nominale.

Un approccio strutturato alle specifiche semplifica la pianificazione del progetto. Puoi seguire questo Guida alla scelta del tipo di cavo in fibra ottica per creare una scheda tecnica che corrisponda ai vincoli del tuo percorso.

Considerazioni sull'installazione del cavo ADSS

L'installazione di un cavo ADSS è un'operazione di trazione controllata. Il cavo non deve essere danneggiato meccanicamente e la tensione finale deve corrispondere ai calcoli dell'abbassamento.

• Tensione di trazione: Utilizzare un tenditore che limiti la forza di trazione alla resistenza alla trazione nominale del cavo. Non superare mai la tensione massima consentita.
• Raggio di curvatura: Seguire il raggio di curvatura minimo indicato dal produttore, in genere circa 20 volte il diametro del cavo durante l'installazione e da 10 a 15 volte quando il cavo è a riposo.
• Hardware: Utilizzare vicoli ciechi di cavi preformati per i punti di tensione, morsetti di sospensione lungo il percorso e smorzatori di vibrazioni nelle aree con vento forte.
• Antitorsione: Evitare che il cavo si attorcigli durante la trazione. La torsione può danneggiare il filo di aramide e rompere i fili della fibra.
• Distanza e spaziatura: Mantenere un'adeguata separazione dai conduttori di alimentazione e dagli altri cavi secondo gli standard dei servizi locali.

Chiusura di giunzione in fibra ottica termorestringente a 96 conduttori Questa chiusura di giunzione presenta un corpo in PP GF con un ingresso e quattro uscite, utilizzando una sigillatura termoretraibile per una protezione affidabile. Si adatta ai giunti aerei di media portata, salvaguardando le giunzioni di fusione dall'umidità e dalle sollecitazioni meccaniche. Visualizza il prodotto →

In corrispondenza di ogni giunto, un involucro sigillato protegge le giunzioni di fusione dall'umidità e dalle sollecitazioni meccaniche. Una chiusura a 96 nuclei è una scelta pratica per i giunti aerei di media capacità.
